Mặt bích thép là chi tiết cơ khí có dạng đĩa tròn, được chế tạo từ thép carbon, inox hoặc một số vật liệu đặc biệt khác. Mặt bích được khoét các lỗ bu lông xung quanh để liên kết với mặt bích khác thông qua bu lông, đai ốc và gioăng làm kín. So với phương pháp nối hàn cố định, kết nối mặt bích giúp tháo rời thiết bị thuận tiện hơn khi cần kiểm tra hoặc bảo trì và độ ổn định cũng tốt hơn nhưng chi phí lắp đặt và công đoạn thi công sẽ phức tạp hơn.

1. Các loại mặt bích thép phổ biến hiện nay

Trên thị trường có nhiều loại mặt bích thép với hình dạng và phương pháp kết nối khác nhau. Dưới đây là những loại phổ biến mà khách hàng nên biết.

Mặt bích rỗng : Mặt bích rỗng là loại mặt bích có lỗ ở giữa, dùng để kết nối đường ống, van và thiết bị công nghiệp. Đây là cách gọi phổ biến dựa trên đặc điểm cấu tạo, không phải tên tiêu chuẩn của một kiểu mặt bích cụ thể.

Đặc điểm của mặt bích rỗng

• Có lỗ trung tâm: Cho phép môi chất lưu thông qua đường ống.
• Kết nối chắc chắn: Sử dụng bu lông, đai ốc và gioăng làm kín.
• Đa dạng kích thước: Phù hợp với nhiều đường kính ống và mức áp lực.
• Dễ bảo trì: Có thể tháo lắp để kiểm tra, sửa chữa hoặc thay thế thiết bị.

Mặt bích mù: Mặt bích mù là loại mặt bích có dạng đĩa tròn đặc, không có lỗ ở giữa, được sử dụng để bịt kín đầu đường ống, cửa kết nối hoặc các vị trí chờ trong hệ thống.

Đặc điểm của mặt bích mù

• Kết cấu kín: Không có lỗ trung tâm, giúp đóng kín đầu nối ở điểm chờ hoặc điểm cuối đường ống.
• Khả năng chịu áp lực: khả năng chịu áp lực cao nhờ tính chất vật liệu được cấu tạo từ hợp kim thép.
• Dễ tháo lắp: Có thể tháo mặt bích khi cần mở rộng đường ống hoặc kiểm tra hệ thống.

Mặt bích ren : Mặt bích ren (Threaded Flange) là loại mặt bích có lỗ trung tâm được gia công ren trong để kết nối với đường ống có ren ngoài tương thích, không cần hàn trực tiếp.

Đặc điểm của mặt bích ren

• Không cần hàn: Kết nối bằng ren, phù hợp với vị trí khó thi công hàn.
• Lắp đặt nhanh: Tiết kiệm thời gian khi đường ống đã được gia công ren.
• Dễ tháo lắp: Thuận tiện cho việc bảo trì, sửa chữa.
• Yêu cầu ren phải chính xác: Ren mặt bích phải tương thích với ren đường ống.

Mặt bích hàn cổ

Mặt bích hàn cổ là loại mặt bích có phần cổ thuôn dài, được hàn đối đầu với đường ống, giúp phân bố ứng suất tại vị trí kết nối.

Đặc điểm của mặt bích hàn cổ

• Kết cấu chắc chắn: Tạo liên kết cố định với đường ống.
• Phân bố ứng suất tốt: Phần cổ thuôn giúp giảm tập trung ứng suất tại mối nối.
• Phù hợp điều kiện khắt khe: Sử dụng trong hệ thống áp lực hoặc nhiệt độ cao.

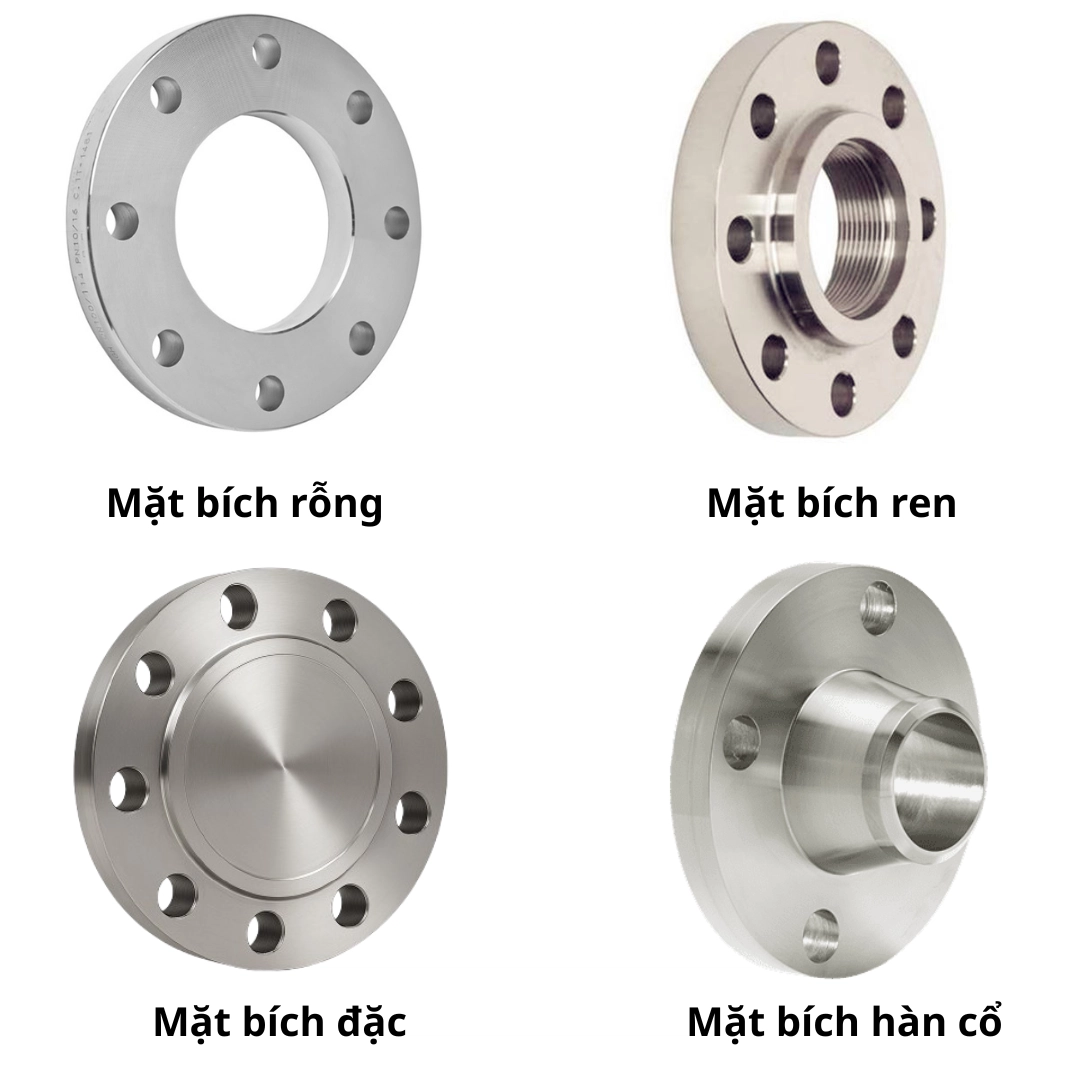

Các loại mặt bích thép phổ biến



2. Đặc điểm nổi bật của mặt bích thép

Mặt bích thép được lựa chọn thi công nhiều nhờ những đặc điểm nổi bật sau:

• Độ bền cơ học cao: Được chế tạo từ hợp kim thép có tính chất chịu lực tốt, độ cứng cao và khả năng chịu áp lực lớn nên phù hợp nhiều hệ thống đường ống.
• Kết nối chắc chắn: Nhờ sử dụng bu lông, đai ốc và gioăng làm kín để liên kết các bộ phận, giúp hạn chế rò rỉ khi lắp đặt và có độ lên kết rất ổn định.
• Dễ dàng tháo lắp: Thuận tiện cho việc kiểm tra, bảo trì, sửa chữa và thay thế các thiết bị trên đường ống.
• Đa dạng chủng loại: Có nhiều kiểu mặt bích với cấu tạo, phương pháp kết nối và phạm vi sử dụng khác nhau phù hợp với nhiều thiết bị trong hệ thống.
• Ứng dụng rộng rãi: Phù hợp với hệ thống cấp nước, PCCC, HVAC và nhiều công trình công nghiệp.

3. Mặt bích thép được ứng dụng trong những lĩnh vực nào?

Mặt bích thép được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng kết nối chắc chắn độ ổn định cao và dễ tháo lắp:

• Hệ thống PCCC: Kết nối đường ống thép với van, máy bơm và thiết bị chữa cháy.
• Hệ thống cấp thoát nước: Liên kết đường ống, van và thiết bị cấp nước.
• Hệ thống HVAC: Kết nối đường ống nước nóng, nước lạnh và thiết bị cơ điện.
• Nhà máy, khu công nghiệp: Dùng trong hệ thống vận chuyển chất lỏng và môi chất phù hợp.

Lưu ý: Trong hệ thống đường ống lựa chọn mặt bích cần phù hợp với áp lực làm việc, thiết kế và tiêu chuẩn áp dụng của công trình.
