Các Loại Cáp Điện Dùng Cho Hệ Thống Phòng Cháy Chữa Cháy



Cáp điện là loại vật tư không thể thiếu trong hệ thống báo cháy để đảm bảo hệ thống hoạt động có ổn định và hiệu quả hay không. Tìm hiểu các loại cáp điện PCCC phổ biến: cáp tín hiệu báo cháy, cáp chống cháy, cáp điều khiển, cáp nguồn để biết vì sao cáp điện cực kỳ quan trọng.

1. Tổng quan về cáp điện dùng cho hệ thống PCCC

    - Cáp điện là vật tư quan trọng trong các công trình hệ thống phòng cháy chữa cháy (PCCC). Các loại cáp này được sử dụng để truyền tín hiệu báo cháy, cấp nguồn cho thiết bị và duy trì hoạt động của những hệ thống an toàn cháy.

    - Tùy theo chức năng, hệ thống PCCC có thể sử dụng nhiều loại cáp điện khác nhau như cáp tín hiệu báo cháy, cáp chống cháy, cáp chậm cháy, cáp điều khiển và cáp cấp nguồn cho thiết bị…

     - Cần lưu ý rằng cáp chậm cháy và cáp duy trì khả năng hoạt động trong điều kiện cháy là hai khái niệm khác nhau. Khi lựa chọn cáp cho hệ thống PCCC, cần căn cứ vào chức năng của mạch điện, thời gian duy trì hoạt động yêu cầu và tiêu chuẩn kỹ thuật áp dụng.

2. Các loại cáp điện phổ biến trong hệ thống PCCC

2.1. Cáp tín hiệu báo cháy

     - Cáp tín hiệu báo cháy được sử dụng để truyền tín hiệu giữa các thiết bị trong hệ thống báo cháy tự động, chẳng hạn như đầu báo khói, đầu báo nhiệt, nút nhấn báo cháy, module giám sát và trung tâm báo cháy.

Đặc điểm:

• Thường có kết cấu nhiều lõi phổ biến là cáp 2 lõi, 4 lõi, lõi cáp thường được làm từ đồng để đảm bảo khả năng truyền tín hiệu.
• Một số dòng cáp được trang bị lớp lưới hoặc lá chắn kim loại để hạn chế nhiễu điện từ.
• Một số loại cáp được thiết kế để duy trì khả năng truyền tín hiệu trong điều kiện cháy trong khoảng thời gian quy định. Không phải mọi loại cáp tín hiệu báo cháy đều có đặc tính này.

Ứng dụng:

• Kết nối các thiết bị báo cháy như đầu báo, nút ấn, chuông...tới tủ trung tâm.
• Truyền tín hiệu giữa các module và trung tâm báo cháy.
• Kết nối các thiết bị thuộc hệ thống báo cháy theo thiết kế của nhà sản xuất.

     Khi lựa chọn, cần xác định hệ thống báo cháy thường hay địa chỉ, yêu cầu về số lõi, tiết diện dây, chống nhiễu và đặc tính chịu cháy của mạch.

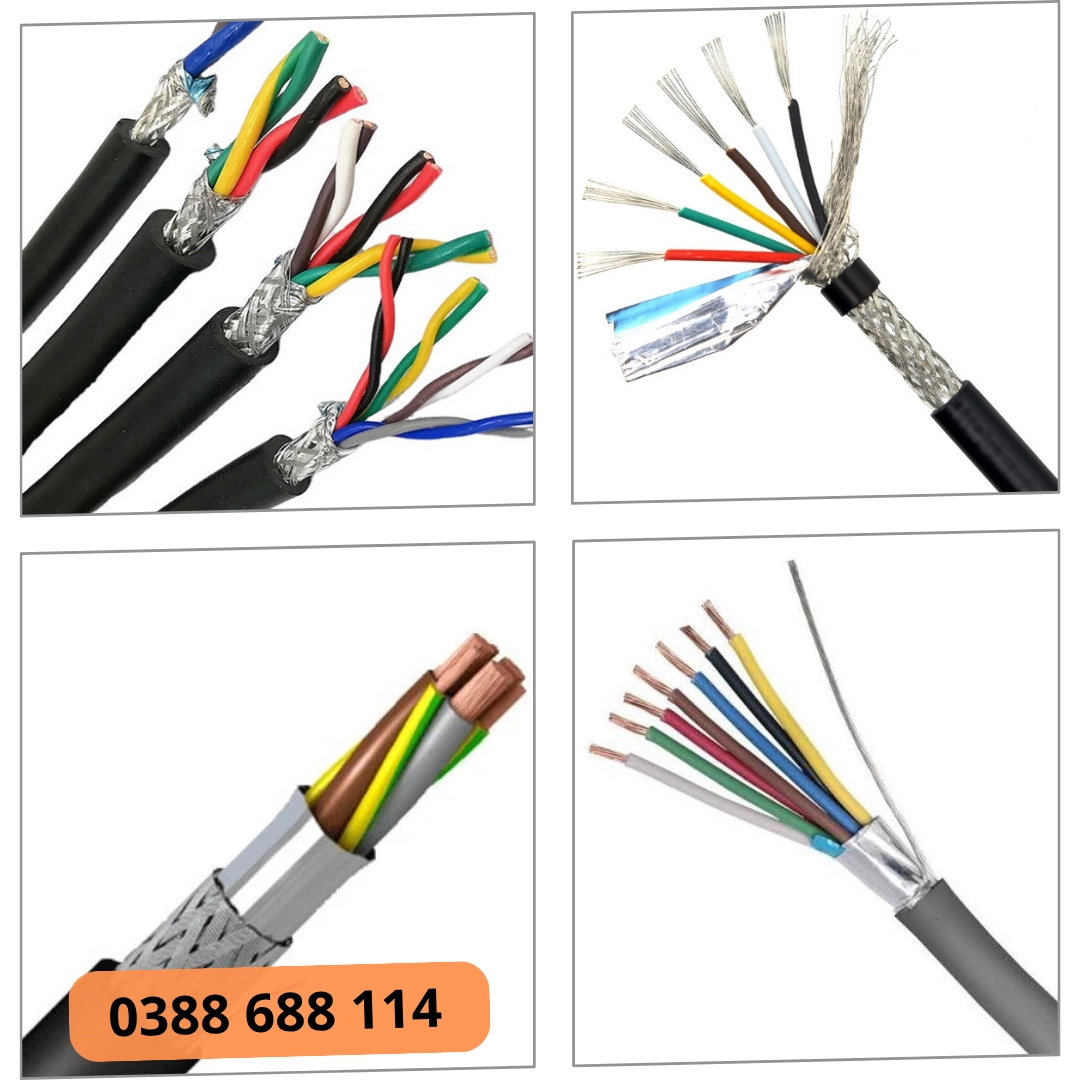

Cáp tín hiệu trong hệ thống PCCC

2.2. Cáp chống cháy

    - Cáp chống cháy là loại cáp được thiết kế để duy trì khả năng dẫn điện hoặc truyền tín hiệu trong những điều kiện cháy xác định, trong một khoảng thời gian theo tiêu chuẩn

Đặc điểm:

• Lõi dẫn cũng được làm bằng đồng và số lượng lõi phụ thuộc vào từng loại dây và nhu cầu sử dụng của công trình.
• Một số loại cáp sử dụng lớp băng mica hoặc kết cấu vật liệu chuyên dụng có khả năng chịu nhiệt để bảo vệ lõi dẫn khi tiếp xúc với lửa. Cấu tạo cụ thể phụ thuộc vào từng dòng sản phẩm.
• Khả năng duy trì hoạt động phụ thuộc vào thiết kế, tiêu chuẩn thử nghiệm và điều kiện lắp đặt.

Ứng dụng:

• Sử dụng cho các mạch chuông, đèn báo cháy hoặc thiết bị cảnh báo cần duy trì hoạt động khi có hỏa hoạn.
• Có thể được sử dụng cho mạch cấp nguồn hoặc điều khiển của thiết bị báo cháy hoặc chữa cháy.

    Không phải mọi loại cáp được quảng cáo là “chống cháy” đều có cùng khả năng chịu lửa. Khi mua hàng, cần kiểm tra tiêu chuẩn thử nghiệm, thời gian duy trì mạch và chứng nhận của sản phẩm.

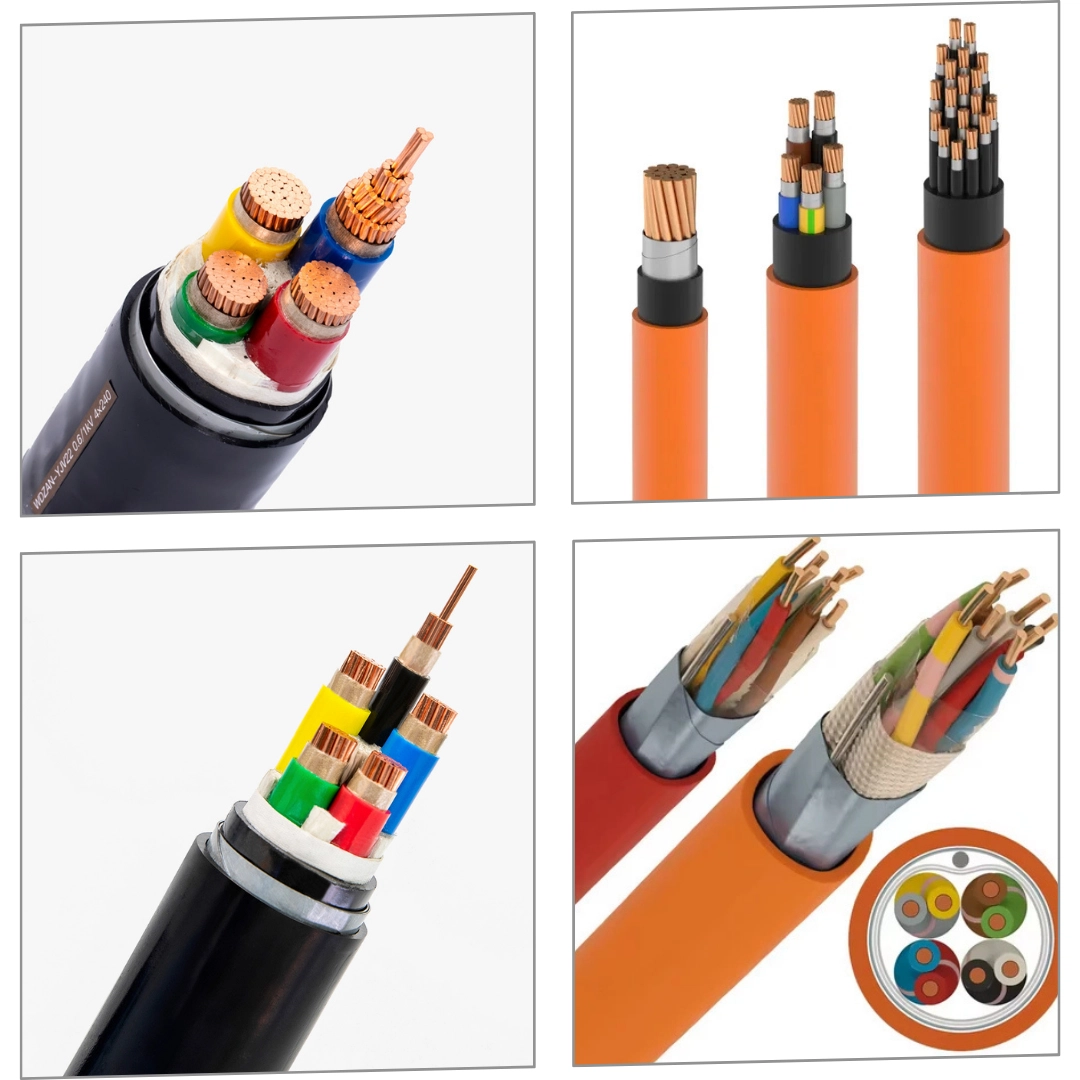

Cáp chống cháy trong hệ thống PCCC

2.3. Cáp chậm cháy (Flame Retardant Cable)

    - Cáp chậm cháy là loại cáp được thiết kế để hạn chế sự lan truyền của ngọn lửa dọc theo tuyến cáp khi đáp ứng các điều kiện thử nghiệm quy định.

Đặc điểm:

• Giúp hạn chế nguy cơ lửa lan truyền theo tuyến cáp tránh ảnh hướng tới toàn bộ hệ thống. Cáp thường có lớp cách điện có tính năng chậm cháy bao quanh từng lõi dẫn và lớp vỏ ngoài bảo vệ toàn bộ dây cáp.
• Cáp chậm cháy tập trung vào khả năng hạn chế ngọn lửa lan truyền dọc theo cáp. Các vật liệu được lựa chọn theo yêu cầu kỹ thuật nhằm hạn chế lửa lan truyền, không đồng nghĩa với việc cáp có thể duy trì hoạt động khi bị lửa tác động.
• Một số dòng cáp chuyên dụng được thiết kế để giảm lượng khói sinh ra và hạn chế phát thải khí halogen khi tiếp xúc với lửa.

Ứng dụng:

      Dây cáp chậm cháy có thể được sử dụng trong các tuyến dây kết nối thiết bị báo cháy, tùy theo thiết kế công trình, chẳng hạn:

• Kết nối đầu báo khói, đầu báo nhiệt với tủ trung tâm.
• Đấu nối nút ấn khẩn cấp, chuông báo cháy và đèn báo cháy.
• Đi dây tín hiệu trong các công trình dân dụng, nhà xưởng, văn phòng và trung tâm thương mại.

     Cần phân biệt rõ cáp chậm cháy với cáp chống, nếu mạch phải tiếp tục hoạt động trong thời gian xảy ra hỏa hoạn, chỉ sử dụng cáp chậm cháy là chưa đủ để đáp ứng yêu cầu.

2.4. Cáp điều khiển PCCC

     - Cáp điều khiển được sử dụng để truyền tín hiệu điều khiển giữa trung tâm điều khiển, tủ điều khiển và các thiết bị trong hệ thống PCCC.

Đặc điểm:

• Dây cáp điều khiển thường có nhiều lõi đồng riêng biệt, mỗi lõi được bọc cách điện và có màu sắc hoặc ký hiệu để phân biệt. Cấu tạo này cho phép truyền nhiều tín hiệu điều khiển trên cùng một tuyến cáp, tùy thuộc vào sơ đồ đấu nối.
• Một số loại cáp điều khiển có lớp lưới đồng hoặc lá nhôm chống nhiễu nhằm hạn chế ảnh hưởng của nhiễu điện từ. Đặc điểm này hữu ích khi cáp được lắp đặt gần động cơ, biến tần hoặc các đường dây điện công suất lớn.

Ứng dụng:

• Kết nối tủ trung tâm báo cháy truyền tín hiệu điều khiển hoặc trạng thái giữa tủ trung tâm và các thiết bị ngoại vi tương thích.
• Truyền lệnh điều khiển hoặc tín hiệu trạng thái giữa hệ thống báo cháy và hệ thống cơ điện thông qua các mạch giao tiếp phù hợp.
• Điều khiển thiết bị an toàn khi cháy, có thể sử dụng trong các mạch điều khiển cửa ngăn cháy, van chặn lửa và thiết bị liên quan.

     - Đối với mạch điều khiển phải duy trì hoạt động khi cháy, cần lựa chọn loại cáp có đặc tính chống cháy phù hợp với yêu cầu thiết kế, không chỉ dựa vào số lõi hoặc tiết diện.

2.5. Cáp nguồn cho thiết bị PCCC

     - Cáp cấp nguồn điện chất nó là loại cáp điện thông thường dùng để cấp nguồn điện cho các thiết bị hoạt động. Trong hệ thống PCCC cáp cấp nguồn thường có tiết điện khá lớn

     - Các thiết bị cần sử dụng cáp động gồm một số thiết bị như máy bơm chữa cháy, tủ trung tâm, tủ điều khiển…

Đặc điểm:

• Dây cấp nguồn thường sử dụng lõi đồng hoặc vật liệu dẫn điện phù hợp, giúp truyền tải điện năng đến các thiết bị.
• Có lớp cách điện bao quanh lõi dẫn giúp ngăn dòng điện rò rỉ, hạn chế ngắn mạch giữa các lõi và giảm nguy cơ điện giật.
• Thường có tiết diện lớn hơn cáp tín hiệu, tùy công suất tải của dây, thông thường với hệ thống bơm và tủ điện sẽ cần những dây có tiết diện lớn.
• Một số loại dây được sản xuất có khả năng chống cháy hoặc chậm cháy .

      - Đặc điểm quan trọng nhất của dây cấp nguồn trong hệ thống báo cháy là khả năng truyền tải điện ổn định, cách điện an toàn và đáp ứng đúng yêu cầu kỹ thuật của thiết bị.

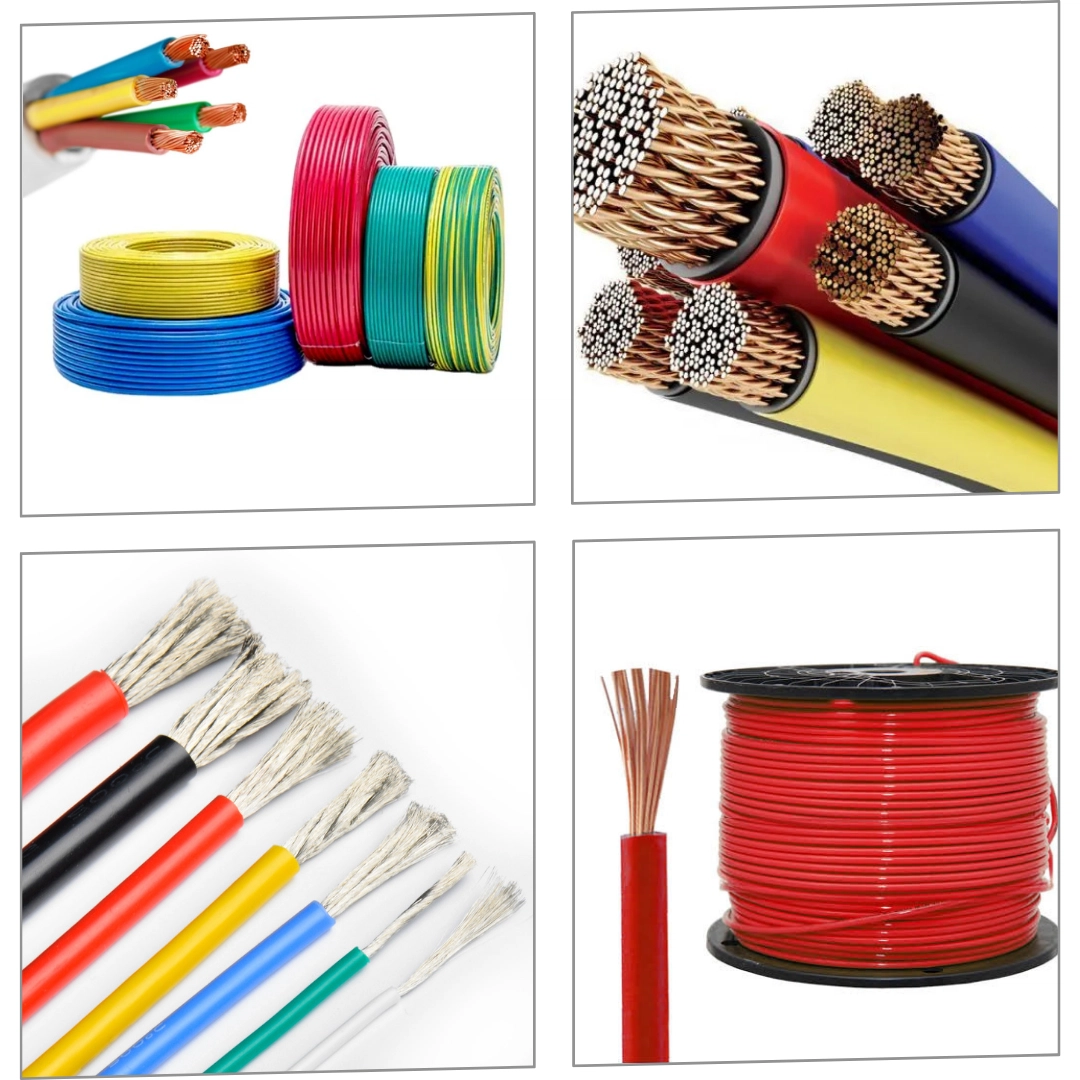

Cáp nguồn trong hệ thống PCCC

2.6. Cáp điện ít khói, không halogen (LSZH/LS0H)

      - Cáp LSZH được thiết kế nhằm hạn chế lượng khói sinh ra khi vật liệu cáp bị đốt nóng. Điều này giúp giảm mức độ che khuất tầm nhìn, hỗ trợ việc thoát nạn và tạo điều kiện thuận lợi hơn cho lực lượng cứu hộ.

Đặc điểm:

• Vật liệu được lựa chọn để hạn chế hoặc không chứa các nguyên tố halogen như clo và flo để khi cháy cáp có thể giảm phát thải khí axit chứa halogen.

• Một ưu điểm quan trọng là khả năng hạn chế phát sinh khí axit ăn mòn từ vật liệu cáp khi cháy. Đặc tính này có ý nghĩa đối với các thiết bị điện tử nhạy cảm như tủ trung tâm báo cháy, mô-đun điều khiển và thiết bị giám sát.

Ứng dụng:

• Kết nối thiết bị báo cháy: Sử dụng làm dây tín hiệu kết nối đầu báo khói, đầu báo nhiệt, nút ấn khẩn cấp và tủ trung tâm khi đáp ứng yêu cầu kỹ thuật của hệ thống.

• Cấp nguồn cho thiết bị: Dùng làm cáp cấp nguồn cho tủ báo cháy, bộ nguồn hoặc các thiết bị phụ trợ phù hợp với thông số kỹ thuật.

• Kết nối hệ thống điều khiển: Có thể sử dụng trong các mạch điều khiển, liên động giữa hệ thống báo cháy và thiết bị PCCC theo thiết kế công trình.
