Cấu Tạo Các Loại Van Mặt Bích Thông Dụng

Cấu Tạo Các Loại Van Mặt Bích Thông Dụng



Van mặt bích là loại van được sử dụng phổ biến trong hệ thống công nghiệp nhờ khả năng kết nối chắc chắn và độ kín khít cao. Mỗi loại van mặt bích có cấu tạo riêng để phù hợp với từng nhu cầu cụ thể như đóng/mở nhanh, điều tiết dòng chảy hay chống dòng chảy ngược. Dưới đây là tổng quan về các loại van mặt bích thông dụng.

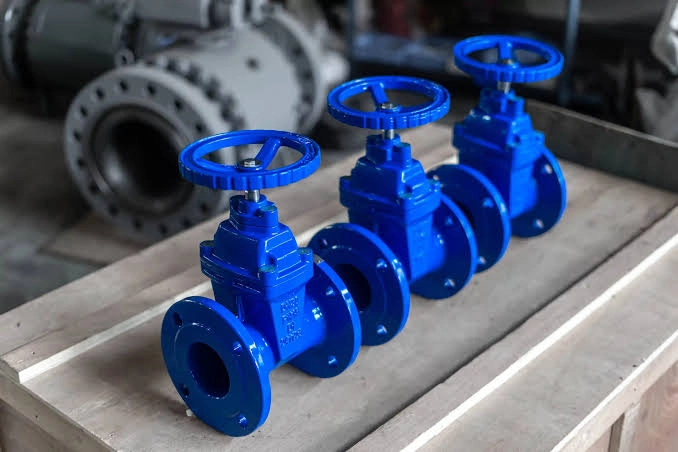

1. Van cổng (Gate Valve) hay được gọi là van cửa, van hai chiều, van chặn

- Cấu tạo của van cổng bao gồm: thân van, cửa van, ty van và tay quay. Vật liệu chế tọa van cổng thông thường là gang, thép hoặc inox.

- Nguyên lý hoạt động: Khi xoay tay quay, ty ren của van di chuyển cửa van lên hoặc xuống, cho phép dòng chảy đi qua hoặc ngăn chặn hoàn toàn.

Van cổng có thể dùng điều tiết dòng chảy, áp lực của hệ thống nhờ vào việc cửa van của van cổng có thể đóng mở với biên độ đa dạng to hoặc nhỏ theo nhu cầu sử dụng.

- Ưu điểm của van cổng là khả năng chịu lực cao, ổn định khi làm việc, có thể sản xuất với kích cỡ lớn đễ dàng lắm đắt và sử dụng. Nhược điểm là chi phí cao.

- Van cổng thường được áp dụng trong các hệ thống ống nước xả, hệ thống phòng cháy chữa cháy, hệ thống nước công nghiệp…

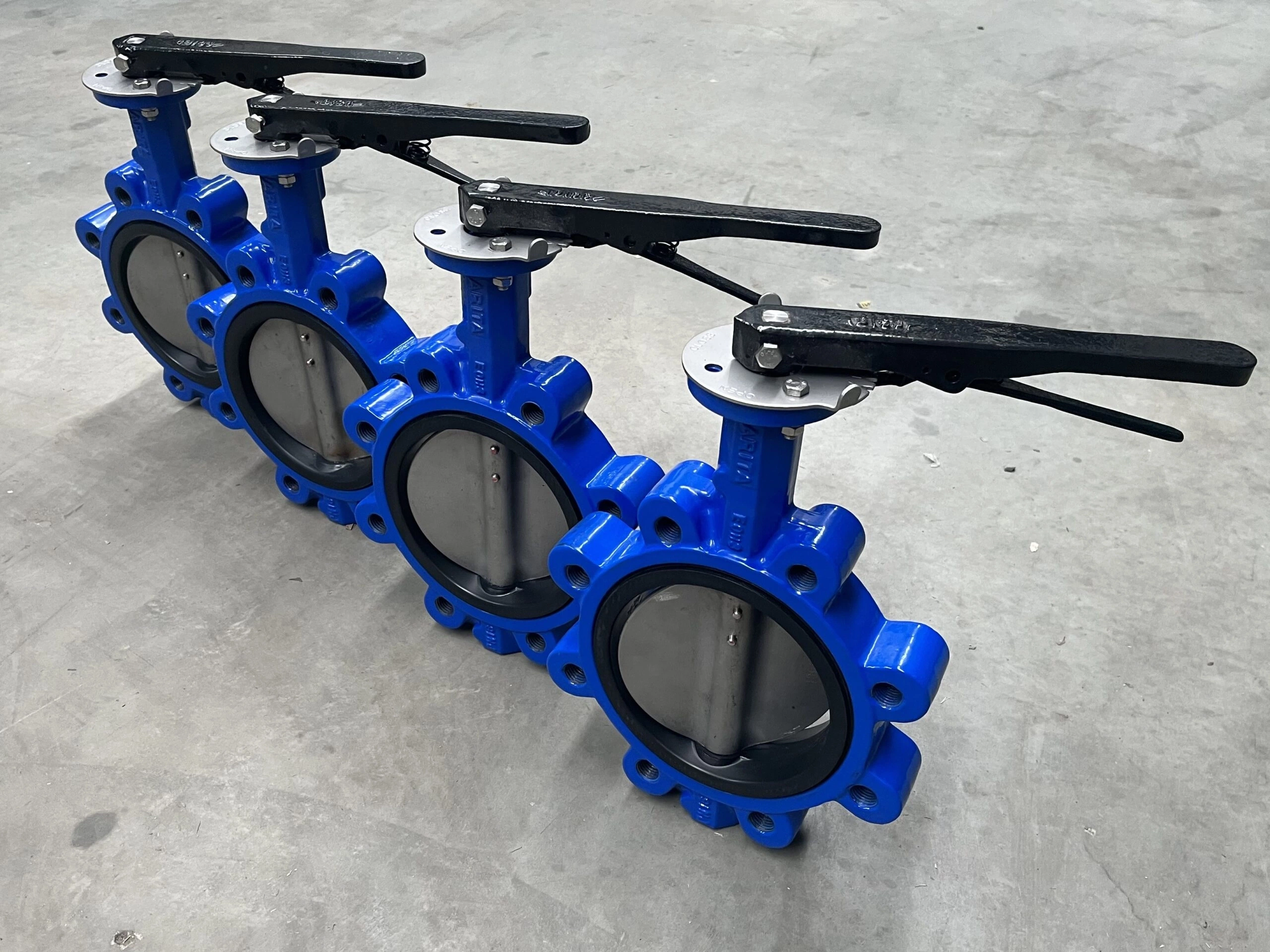

2. Van bướm (Butterfly Valve)

- Cấu tạo của van bướm bao gồm: Thân van, cánh van, trục van, tay quay hoặc vô lăng. Vật liệu chế tạo van bướm thông thường là gang, thép, inox.

- Nguyên lý hoạt động: Khi xoay tay gạt hoặc tay quay cánh van sẽ mở hoặc đóng, cho phép dòng chảy đi qua hoặc bị chặn lại. Van bướm cũng có thể dùng để điều tiết dòng chảy vì cánh van cũng có thể đóng mở với biên độ đa dạng.

 - Van bướm có ưu điểm là thiết kế gọn nhẹ và dễ vận hành giá rẻ. Nhược điểm không chịu được áp lực cao đễ bị rò rỉ khu vực cánh van khi phải làm việc trong áp lực cao

- Van bướm cũng được ứng dụng nhiều trong các hệ thống ống nước như hệ thống phòng cháy chữa cháy, hệ thống ống nước công nghiệp…

3. Van một chiều (Check Valve)

- Cấu tạo van một chiều bao gồm thân van, đĩa van ( lá lật ) hoặc bi và lò xo. Vật liệu sản xuất là gang, thép hoặc inox.

- Nguyên lý hoạt động: Van chỉ mở khi dòng chảy chảy đúng với chiều của van, lúc này áp lực dòng chảy sẽ đẩy đĩa van hoặc bi van ra khỏi vị trí ban đầu để lòng van được thông nhau, trường hợp dòng chảy đảo chiều van sẽ tự động đóng lúc này áp lực dòng chảy sẽ tác động làm đĩa van hoặc bi van trở lại vị trí ban đầu và van sẽ bị đóng.

- Van một chiều thường dùng trong các hệ phòng cháy hoặc các hệ thống trạm bơm để đảm tránh trường hợp hệ thống bị tắc dẫn đến bị trào ngược nước làm hỏng hệ thống bơm. Khi lắp đặt van cần chú ý lắp đúng chiều của van để không bị ảnh hưởng đến khả năng vận hành của hệ thống.

4. Van xả áp (Pressure Relief Valve) hay còn được gọi là van an toàn

- Cấu tạo bao gồm thân van, lò xo, piston hoặc đĩa van, nắp van. Vật liệu chế tạo thông thường là gang và thép.

- Nguyên lý hoạt động: Khi áp suất trong hệ thống vượt quá giới hạn, lò xo bị nén và đĩa van mở ra để xả bớt áp suất, bảo vệ thiết bị khỏi hư hỏng.  Trường hợp này thường xảy ra khi hệ thống ống bị tắc dẫn đến nước hoặc lưu chất bên trong ống dẫn không thoát gây ứ đọng và làm tăng áp lực lên hệ thống.

- Van xả áp thường được dùng trong các hệ thống ống hơi hoặc hệ thống phòng cháy chữa cháy để phòng tránh trường hợp hệ thống gặp phải vấn đề dẫn đến áp suất trong hệ thống quá lớn gây hỏng hệ thống hoặc các thiết bị trên hệ thống.

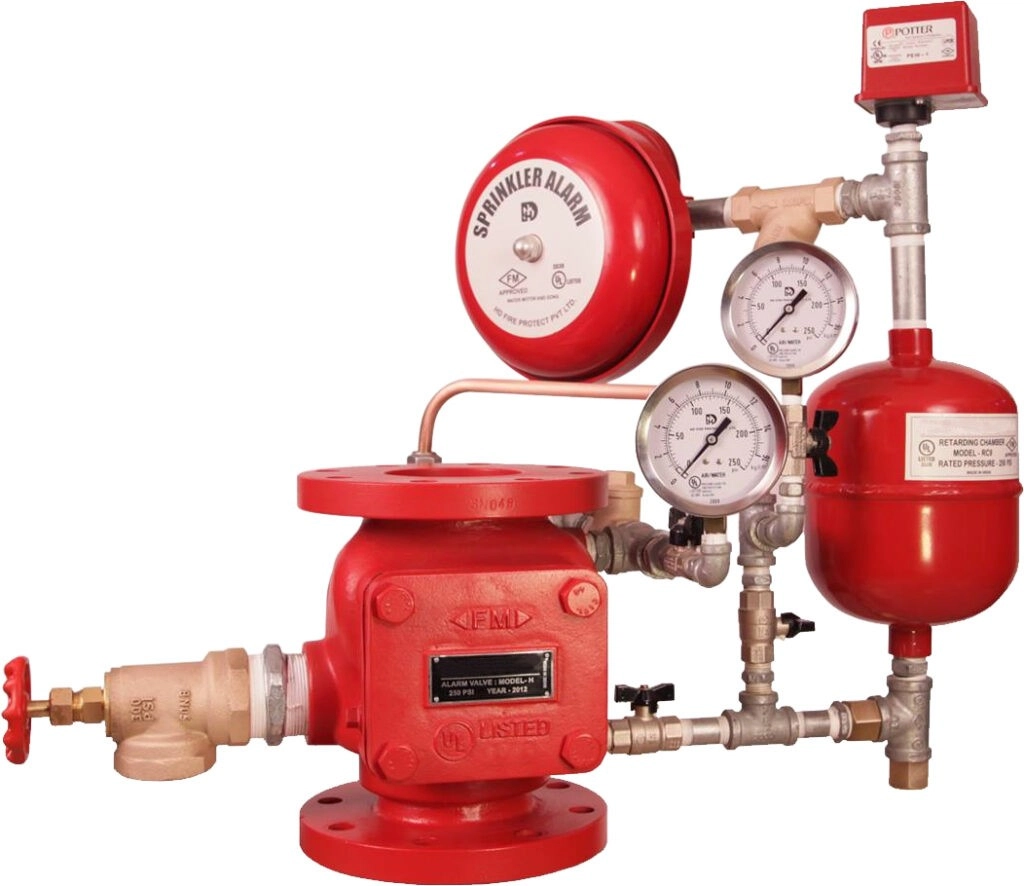

5. Van báo động (Alarm valve) hay gọi là van báo cháy

- Cấu tạo bao gồm đồng hồ đo áp, chuông nước, công tắc áp lực, bình làm trễ. Vật liệu chế tạo van báo động thông thường là gang hoặc thép.

- Nguyên lý hoạt động:

Khi ở trạng thái bình thường, van sẽ đóng, bên trong thân van sẽ không có lưu chất đi qua, vì vậy áp lực hệ thống luôn trong trạng thái cân bằng.

Khi xảy ra sự cố như cháy nổ máy bơm sẽ tự động được kích hoạt để bơm nước vào hệ thống. Áp lực của dòng chảy từ máy bơm sẽ làm cho van được mở ra.

Áp lực dòng chảy sẽ tác động vào công tắc áp lực lúc này công tắc áp lực sẽ hiện trạng thái ON, đồng hồ áp suất sẽ thể hiện được sự biến đổi áp suất và chuông báo sẽ bắt đầu kêu lên để cảnh báo với mọi người.

Khi máy bơm sẽ ngừng lại nước được ngắt hoàn toàn, lúc này không còn áp lực dòng chảy va sẽ được đóng lại, chuông báo sẽ ngừng kêu và áp suất hệ thống sẽ trở lại giá trị bình thường.

- Van báo động thường dùng trong các hệ thống phòng cháy chữa cháy nhằm cảnh báo như có cháy nỏ xảy ra hoặc các hệ thống cần có sự cảnh báo khi áp suất hệ thống có sự thay đổi đột ngột.

Trên đây là những loại van mặt bích thông dụng được sử dụng nhiều trong các hệ thống ống dẫn và hệ thống phòng cháy chữa cháy. Mỗi loại van có một chức năng hoặc nhiệm vụ khác nhau nhưng đều quan trọng trong hệ thống đường ống dẫn. Để tìm hiểu rõ hơn về đặc điểm hay ứng dụng cụ thể của từng loại van vui lòng liên hệ tới hotline 0924 777 688 để được tư vấn và hỗ trợ chi tiết.
